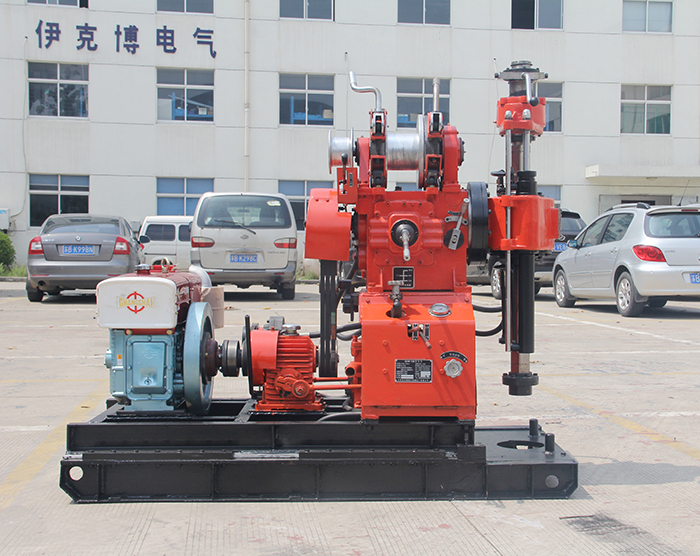

GXYB-1CQ泵机一体型钻机
作者:佚名    文章来源:本站原创    点击数:    更新时间:2015/5/18




产品介绍:

GXYB系列泵机一体工程勘察钻机适用于工程地质勘察、固体矿床的普查勘探、爆破孔(可配用冲击器)、各种混凝土结构的检查孔、微型桩钻孔、堤坝灌浆钻孔、小型水井成孔、土层锚固孔钻孔等。根据地层的不同,可选用硬质合金、金刚石、螺旋等钻头进行钻孔。

主要特点:

1.泵机一体结构减少了场地面积,减少了一只动力机,节约了能源,减少了经济成本。

2.输入功率大、输出扭矩大、钻进能力强;

3.具有油压给进结构;

4.采用液控移动装置让开孔口(ABC型配置);

5.高速机型适合于坚硬岩层的金刚石钻进;

6.配装拖挂结构或装载于履带底盘机动性能强;

7.结构紧凑、体积小、重量轻、拆装方便;

8.可变转速级数较多,工艺适应性较强;

9.具有反转装置,处理事故和卸钻杆时劳动强度低且安全;

10.可适用于丘陵山区作业。

技术参数:

型号

GXYB-1

GXYB-1A

GXYB-1B

GXYB-1C

GXYB-1CQ

钻孔直径

150mm,75mm

钻孔深度

30m,150m

钻孔倾角

0-360°

外形尺寸

(长×宽×高)

1400×1000×1500mm

1780×780×1520mm

重量(不包括动力)

500Kg

650Kg

立轴转速

正转:61,163,338,654r/min

反转:45r/min

正转:82,220,465,883r/min

反转:61r/min

行程

500mm

额定加压力

20KN

额定起拔力

25KN

立轴最大扭矩

1200N·m

钻杆夹持方式

球卡式

液压卡盘式

球卡式

让开孔口方式

开箱式

动力头液控后移

卷扬提升能力

15KN

钢丝绳提升速度

0.22,0.95,1.95,5.3m/s

钢丝绳直径

9.3mm

卷筒容绳量

35m

水泵类型

卧式单缸双作用

水泵最大流量

104L/min

水泵最大许用压力

1.2MPa

水泵工作压力

0.7MPa

水泵冲程次数

132min-1

水泵缸套直径

80mm

水泵活塞行程

100mm

柴油机功率及转速

柴油机S1100M11KW,2200r/min

电动机功率及转速

电动机Y160M-411KW,1500r/min
