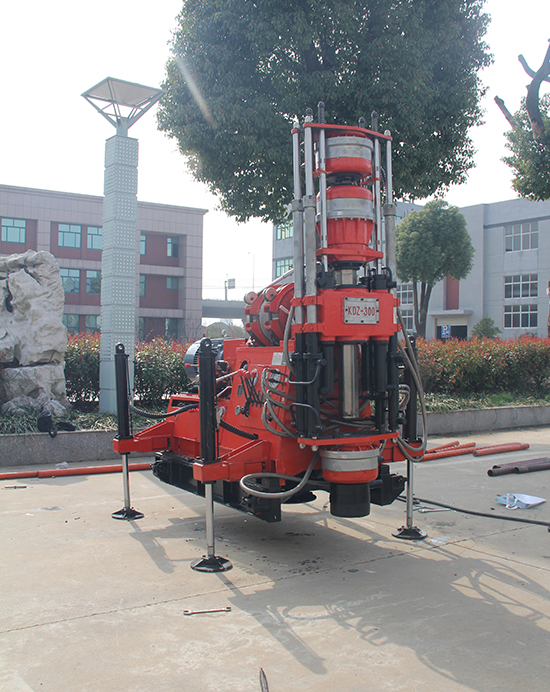

KDZ-300型坑道钻机
作者:佚名    文章来源:本站原创    点击数:    更新时间:2015/5/18


产品介绍:

KDZ-300型坑道钻机是我国第一代机械立轴式工程岩芯(塔机一体式)坑道钻机,适用于坑道地下的通风、瓦斯抽排放孔、防治水工程、工程地质钻孔、常规绳索取芯钻探、煤矿探水、水电工程钻探、坝基灌浆钻孔、地矿勘察和爆破钻孔等施工。

主要特点:

1、采用成熟的GXY-2的分动箱、变速箱和离合器,XY-44A的液压卡盘,零件通用性好。

2、采用三卡盘夹持系统。具有自动卸扣的上卡盘,可避免钻机卸杆时破坏钻杆丝扣;主卡盘进行回转,稳定可靠;朝上打钻,下卡盘起到防护作用,以免孔内钻杆滑落。

34000Nm的扭矩确保了大孔径(通孔直径ф93mm)、长距离钻进工艺实施。由于本钻机是机械转动,冲击启动的能量较大,因此在出现埋钻、抱钻等孔内事故时有非常不错的表现。

4钻机具有较多(8)的转速级数和合理的转速范围。既适用于工程地质勘察,又适用于金刚石岩芯钻探。还具有两档反转速度,处理孔内事故时劳动强度不大,且安全。

5、内置升降旋转装置,整机单次提升后,可以0360°旋转,整机可实现任意角度的立体式钻孔。

6、随机配置的4根液压支柱能实现全方位角度调节,实现安全、快速固定钻机。

7、钻机除适用S59S75S95BQNQHQ绳索钻杆外,还适用ф50、ф60普通内丝钻杆。

8、该钻机还具有步履行走装置,配合旋转油缸的提升下降,可以朝各个方向行走,大大地减轻了劳动力。

9、配置了塔机一体式钻塔(用户选配),用户可以根据地下坑道的大小自行调节,每节0.5,也可以拆下不用。

10、相比全液压钻机,KDZ-300型坑道钻机传动效率更高,维修更方便,价格更实惠,使用成本低,劳动强度低,是一款节能减排经济适用型坑道钻机。




技术参数:

1钻进能力

钻杆规格

Ф50;Ф60;S59;S75;S95;BQ;NQ;HQ 钻杆

钻进深度

300-600m

2、基本参数



钻孔倾角

0360°

钻机外形尺寸 (××)(L×W×H)

2415×1800×2285mm

钻机重量(包括动力)

2800Kg

立轴通孔直径

Ф93mm







3、回转器



立轴转速

(动力机转速1470r/min)

正转速度

56;93;154;212;264;458;723;998r/min

反转速度

44;207r/min

立轴最大扭矩

4000N·m

立轴行程

500mm

立轴最大加压力

120KN

立轴最大起拔力

90KN

三卡盘最大夹持力(上卡盘、主卡盘、下卡盘)

都为13t

Are 13 tons





4、卷扬机

Hoist

最大提升能力(低速单绳)

30KN

卷筒转速Speed

37;65;103;141r/min

钢丝绳提升速度(单绳)

0.41;0.73;1.15;1.58m/s

钢丝绳直径

ф16mm

卷筒容绳量

40m





5、液压系统



油泵

额定压力, 额定排量

双联齿轮油泵

20MPa,25/10ml/r

主液压操纵系统压力

8MPa

液压操纵系统压力

8MPa

液压操纵系统压力

2MPa

6、机架

钻机后退行程

350mm

钻机离开孔口距离

200mm

7、动力配置

电动机Y200L-4

30KW,1470r/min

8、钻塔(用户选配)

塔高(总的高度)

3.7m;4.2m;4.7m(每节0.5m,用户选配)

9、其它参数



回转器底下推进油缸行程

300mm

四只支腿油缸行程

600mm
