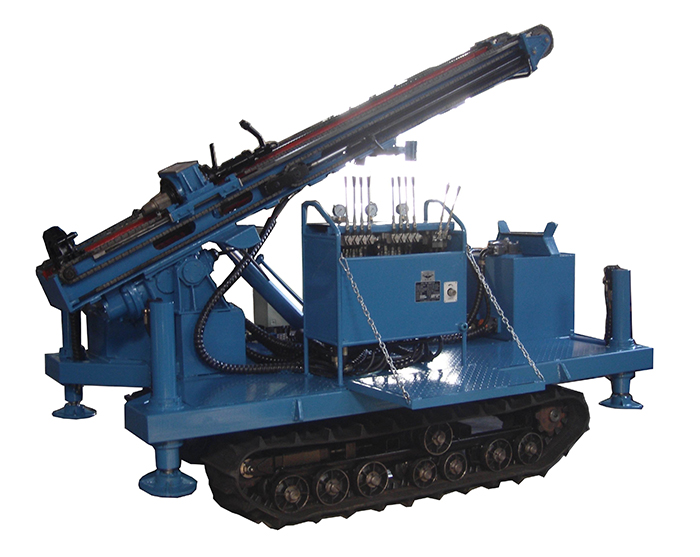

MGJ-50L型履带钻机
作者:佚名    文章来源:本站原创    点击数:    更新时间:2015/5/18


产品介绍:

1、概述:

MGJ-50L型履带钻机是一种机械动力头式、液压给进型锚固旋喷工程钻机,该机具有给进行程长、钻进能力大、操作及搬迁方便、结构新颖等特点。是锚杆加固工程及其他工程地质钻孔较为理想、实用的机型。

2、适用范围:

该钻机主要用于土、岩锚杆、路基、坝基、挡土墙加固、预防滑坡、岩石坍塌等灾害整治,深基坑支护,地下工程支护以及高层建筑地基处理及爆破孔等钻机工程施工。还可用于高压旋喷桩或注浆工程施工。

3、主要特点:
   1
、该钻机是根据我国国情,从经济实用的观点出发研制的一种机械动力头钻机,钻进口径以110-130mm为主(可达180mm),钻进深度60m,可以钻垂直—水平间任意角度孔,当使用电动机作动力时,经过简单的调整,本机亦能钻水平间向上0-90°的孔。
   2
、给进行程长达2300mm,可使用2m长的钻杆,为适应施工空间较窄的特殊用户需要,亦有给进行程较短的短桅杆及超短桅杆机型。

3、配有履带底盘、旋转平台、支腿油缸,使钻机移位、定位极为方便,钻进时稳定可靠。
   4
、采用回转或冲击回转钻进方法,钻进效率高。
   5
、结构简单、新颖、重量轻,操作简易,运输移动方便。

技术参数:

钻孔直径(mm)

ф110~ф180

钻孔深度(m)

6030

钻孔角度

090°

动力头转速(r/min)

机型

电动机Y160L-4

低速型

32;59;108;187

26

高速型

59;110;200;343

48

动力头最大扭矩(Nm)

2800

动力头行程(mm)

2300(钻杆单根长2000)

提升能力(KN)

50

加压能力(KN)

34

提升速度(m/min)

01.4可调/9/18

加压速度(m/min)

02.2可调/13/27

动力机

Y160L-4电动机

15KW;1460r/min

Y90L-4电动机

1.5KW;1400r/min

行走速度(km/t)

1.5

外形尺寸(长×宽×高) (mm)

运输状态外形尺寸

3380×2020×1660

垂直状态外形尺寸

3000×2020×4000

重量 (Kg)

2870
