产品介绍：

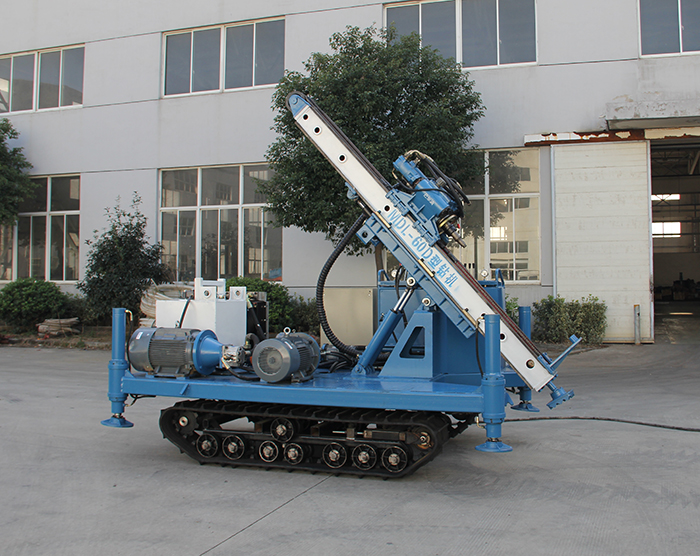

MDL-60D型履带式多功能钻机是根据国内地铁、隧道、高边坡、高层建筑、机场、地源热泵及其它深基坑进行管棚、锚固、旋喷、降水所开发的高效钻机。

1、适合以下工艺施工：

  (1)锚固可适合钻杆钻进、套管钻进、钻杆套管复合钻进等工法。

(2)旋喷可适合单重、双重、三重旋喷等工法。

2、通过配置不同的模块，可适合如下工艺的施工：

   (1)基坑降水。(2)微型灌注桩。(3)地热孔（水井）施工。

3、扭矩、转速可以根据实际需要进行合理匹配，桅杆行程为1.8米，可进行1.5米的钻杆、

套管复合钻进，可以根据不同的地层配置相应扭矩的回转器，提高了钻机的适应性。

4、配有履带底盘、高位旋转平台、大直径的支腿油缸、0.6米的推进架、孔口支撑装置、

使钻机移位、定位极为方便，钻进时稳定可靠。

5、研发配套了相应的钻具，可以满足以下施工工艺：

(1)三翼钻头钻进，泥浆排渣。适用于土层、沙层等地层高速钻进。

(2)空气潜孔锤钻进，空气排渣。适用于岩层，破碎层施工。

(3)孔底液动锤钻进，泥浆排渣。适用于破碎层、沙卵层等含水量较大地层施工。

(4)套管钻进。

(5)钻杆、套管复合钻进。

(6)单重、双重、三重旋喷、定喷、摆喷等旋喷工艺。

技术参数：

旋喷成桩直径(mm)	单重：400～600、两重：600～1200、三重：800～1600
钻孔深度(m)	20～50
钻孔直径(mm)	Φ185～Φ90
钻孔深度(m)	50～80
钻杆直径(mm)	Φ73、Φ89、Φ102、Φ114
钻孔倾角(°)	0～90
回转器输出转速(r/min)	0～20(无级可调)、12、25、32、45、65、95
回转器输出扭矩(N·m)	3200
回转器行程(mm)	1800
推进架给进行程(mm)	600
回转器提升力(KN)	60
回转器提升速度(m/min)	0～1.6(无级可调)、 9.4
回转器加压力(KN)	30
回转器加压速度(m/min)	0～2.7(无级可调)、 2.7、15.3
行走方式	履带行走
行走速度(km/h）	1.2
回转方式	整机手动回转、定位销定位
输入功率(电动机)(KW)	22+15+1.5
运输状态(长×宽×高)(mm)	3300×1900×2100
重量(Kg)	3300
