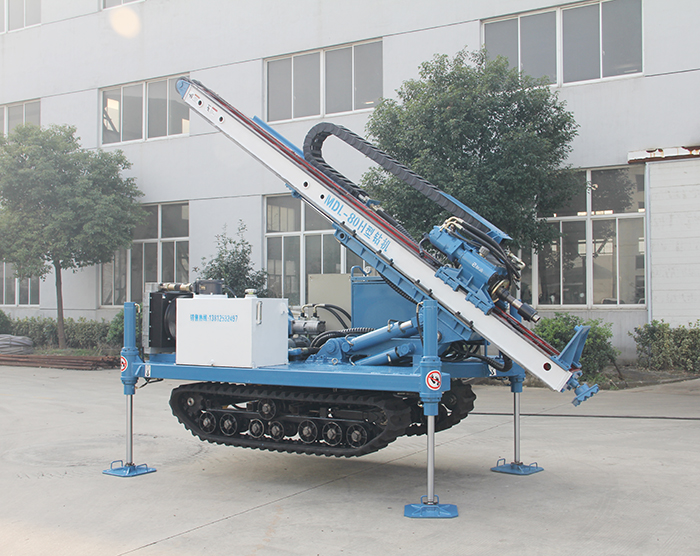

MDL-80H型钻机
作者:佚名    文章来源:本站原创    点击数:    更新时间:2015/5/18




产品介绍:

MDL-80H型履带式高举升高转速多功能钻机是江苏省无锡探矿机械总厂有限公司根据国内地铁、隧道、高边坡、高层建筑、机场、地源热泵及其它深基坑进行管棚、锚固、旋喷、降水所开发的高效钻机。

1、适合以下工艺施工:

(1)最高转速可达216r/min,对使用麻花钻、土层效率更加可观。

(2)锚固可适合钻杆钻进、套管钻进、钻杆套管复合钻进等工法。

(3)旋喷可适合单重、双重、三重旋喷等工法。

2、通过配置不同的模块,可适合如下工艺的施工:

   (1)基坑降水。(2)微型灌注桩。(3)地热孔(水井)施工。

3、扭矩、转速可以根据实际需要进行合理匹配,桅杆行程为3.4,可进行3的钻杆、

套管复合钻进,可以根据不同的地层配置相应扭矩的回转器,提高了钻机的适应性。

4、配有履带底盘、高位旋转平台、大直径的支腿油缸、0.9的推进架、孔口支撑装置、

使钻机移位、定位极为方便,钻进时稳定可靠。

5、最大水平举升高度2.4m

6、研发配套了相应的钻具,可以满足以下施工工艺:

(1)三翼钻头钻进,泥浆排渣。适用于土层、沙层等地层高速钻进。

(2)空气潜孔锤钻进,空气排渣。适用于岩层,破碎层施工。

(3)孔底液动锤钻进,泥浆排渣。适用于破碎层、沙卵层等含水量较大地层施工。

(4)套管钻进。

(5)钻杆、套管复合钻进。

(6)单重、双重、三重旋喷、定喷、摆喷等旋喷工艺。

   技术参数:

   旋喷成桩直径(mm)

单重:400600、两重:6001200、三重:8001600

 钻孔深度(m)

 2050

钻孔直径(mm)

   Φ100Φ210

  钻孔深度(m)

 6090

钻杆直径(mm)

Φ73Φ89Φ102Φ114

钻孔倾角

  090°,仰角18°,负角5°

水平最大举升高度(m)

2.4

  回转器输出转速(r/min)

010(无级可调)102042658797.5108130174195216

  回转器输出扭矩(N·m)

4000

  回转器行程(mm)

3400

推进架给进行程(mm)

900

  回转器提升力(KN)

60

  回转器提升速(m/min)

  01.6(无级可调)1.65.823.4

  回转器加压力(KN)

  30

  回转器加压速度(m/min)

  02.7(无级可调)2.79.538.4

  行走方式

 履带行走

  行走速度(km/h

 2

回转方式

整机手动回转、定位销定位

  输入功率(电机)(KW)

30+11+1.5

运输状态(××)(mm)

4885×2120×1800

  重量(Kg)

  4200
