产品介绍:

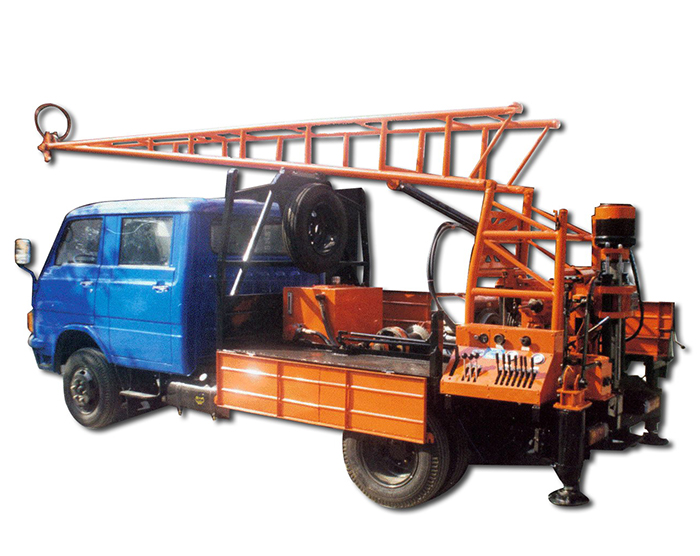

GC-150型钻机是在多年生产G系列车装工程钻机的基础上,为扩充系列车装钻机的序列而研制的新型车载立轴式工程钻机。该钻机能适用于工业、民用建筑以及公路、铁道、桥梁、水利、国防建设等的工程地质勘察、区域矿产普查勘探以及爆破孔、各种混凝土结构的检查孔等施工。
该钻机具有以下特点:
1. 选用双排座的汽车底盘,驾驶室内可乘员5人,排放满足国Ⅳ要求,车内配置冷暖空调,便于钻机组人员随车行动;
2. 结构紧凑,体积小,重量轻,机动灵活,能适用于在城市内狭窄场地展开钻探工作;
3. 钻机单独配置的柴油机动力,输入功率大,输出扭矩大,钻进能力强;
4. 钻机的输出转速范围宽,既适用于工程地质勘察,又适用于金刚石岩芯钻探。
5. 钻机具有油压给进机构,采用液压卡盘夹紧、松开主动钻杆,工作效率高,安全可靠;
6. 钻机变速箱的操纵采用汽车变速箱结构,具有正反转,集中变速,互相自锁,操作方便;
7. 回转器可开箱打开,便于让开孔口,提升钻具或进行冲击钻进;
8. 钻机配备了液压驱动的冲击卷扬,双手把控制,方便而又灵活;
9. 可根据需要配备大通孔振动器,提高了施工时处理事故的能力;
技术参数:
型号 |
GC-150 |
主动钻杆规格(mm) |
六方46×Ф51×4500 |
钻杆直径(mm) |
Ф42(Ф43) |
钻孔直径(mm) |
75-150 |
钻孔深度(m) |
30-150 |
正转转速(r/min) |
61;163;338;654 |
反转转速(r/min) |
45 |
最大扭矩(N·m) |
1200 |
最大提升力(kN) |
25 |
最大给进力(kN) |
20 |
给进行程(mm) |
500 |
通孔直径(mm) |
Ф53 |
钢丝绳直径(mm) |
Ф9.3 |
卷扬最大提升力(kN) |
15 |
提升速度(m/s) |
0.22;0.95;1.95;5.3 |
泥浆泵规格型号 |
BW-160 |
最大流量(L/min) |
160 |
最大压力(MPa) |
1.3 |
汽车底盘类型及型号 |
江铃JX1050TSGA23 |
动力类型及型号(kW) |
柴油机ZS1110M(14.7) |
移车行程(mm) |
330 |
整机外形尺寸(长×宽×高)(mm) |
6500×1950×3050 |
整机质量(kg) |
4290 |
