产品介绍

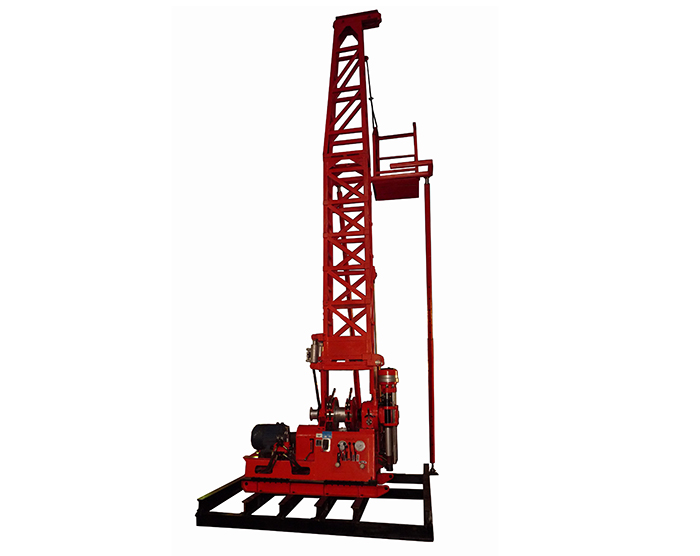

该种塔机一体型钻机是一种轻便多用途岩芯勘察及工程施工钻机, 是集钻机和杆式钻塔于一体的钻塔设备。该钻机的塔体坚固，平稳，单件少，安装方便，搬迁容易，整体重量轻。该钻塔还具备了起落功能，结构简单合理，操作方便。该钻机钻塔调整角度大、操作灵活，特别适合于大角度斜孔钻进。
|
|
GXY-2CT |
GXY-2T |
GXY-2BT |
|
钻进深度(m) |
200-300 |
300-600 |
300-600 |
|
钻杆直径(mm) |
Ф42,Ф50 |
Ф42,Ф50 |
Ф42,Ф50,Ф60 |
|
立轴转速(r/min) |
正转:
56-996 |
正转:
70-1241 |
正转:
56-998 |
|
反转:44;206 |
反转:55;257 |
反转:44;207 |
|
立轴最大扭矩(Nm) |
2500 |
2760 |
3500 |
|
立轴最大提升力(KN) |
60 |
72 |
72 |
|
立轴最大给进力(KN) |
45 |
54 |
54 |
|
立轴行程(mm) |
500 |
600 |
600 |
|
立轴通孔直径(mm) |
Ф53 |
Ф68 |
Ф93 |
|
卷扬单绳最大提升力(KN) |
30 |
30 |
30 |
|
钢丝绳直径/容绳量(mm/m) |
Ф16/50 |
Ф16/50 |
Ф16/50 |
|
提升速度(m/s) |
0.41-1.58 |
0.41-1.58 |
0.41-1.58 |
|
动力配置(KW) |
电动机Y180M-4(18.5)
柴油机2100(17.6) |
电动机Y180L-4(22)
柴油机4100(40) |
电动机Y180L-4(22)
柴油机4100(40) |
|
移机行程(mm) |
465 |
465 |
465 |
|
外形尺寸(长×宽×高)(mm) |
2090×850×1500 |
2160×950×1800 |
2200×950×1800 |
|
钻机质量(kg) |
900 |
1000 |
1200 |
|
钻塔高度(m) |
7.6 |
7.7 |
7.7 |
|
底座名义尺寸(长×宽)(mm) |
2800×2800 |
2800×2800 |
2800×2800 |
|
钻塔调整角度(°) |
45-90 |
45-90 |
45-90 |
|
|
|
|
|
|
|
|
