产品介绍

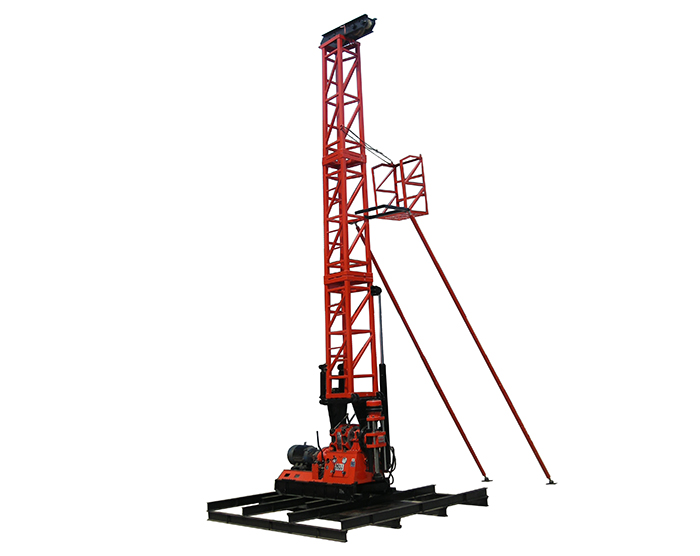

该种塔机一体型钻机是一种轻便多用途岩芯勘察及工程施工钻机, 是集钻机和杆式钻塔于一体的钻塔设备。该钻机的塔体坚固，平稳，单件少，安装方便，搬迁容易，整体重量轻。该钻塔还具备了起落功能，结构简单合理，操作方便。该钻机钻塔调整角度大、操作灵活，特别适合于大角度斜孔钻进。
|
|
XY-4T |
XY-4AT |
XY-44AT |
|
钻进深度(m) |
700-1000 |
700-1200 |
700-1500 |
|
钻杆直径(mm) |
Ф42,Ф50 |
Ф42,Ф50,Ф60 |
Ф42,Ф50,Ф60 |
|
立轴转速(r/min) |
正转:
101-1191 |
正转:
81-957 |
正转:
80-945 |
|
反转:83;251 |
反转:66;201 |
反转:66;201 |
|
立轴最大扭矩(Nm) |
3200 |
3500 |
4300 |
|
立轴最大提升力(KN) |
80 |
80 |
120 |
|
立轴最大给进力(KN) |
60 |
60 |
90 |
|
立轴行程(mm) |
600 |
600 |
600 |
|
立轴通孔直径(mm) |
Ф68 |
Ф93 |
Ф93 |
|
卷扬单绳最大提升力(KN) |
30 |
30 |
45 |
|
钢丝绳直径/容绳量(mm/m) |
Ф16/52 |
Ф16/52 |
Ф18.5/90 |
|
提升速度(m/s) |
0.82-3.14 |
0.82-3.14 |
0.7-2.68 |
|
动力配置(KW) |
电动机Y225S-4(37)
柴油机4100(40) |
电动Y225S-4(37)
柴油机4100(40) |
电动机Y225M-4(45)
柴油机R4105ZG4(62) |
|
移机行程(mm) |
400 |
520 |
465 |
|
外形尺寸(长×宽×高)(mm) |
2640×1100×1750 |
2680×1100×1935 |
3030×1100×1890 |
|
钻机质量(kg) |
1500 |
1990 |
2200 |
|
钻塔高度(m) |
10 |
10 |
10 |
|
底座名义尺寸(长×宽)(mm) |
4000×4000 |
4000×4000 |
4000×4000 |
|
钻塔调整角度(°) |
45-90 |
45-90 |
45-90 |
|
|
|
|
|
|
|
|
