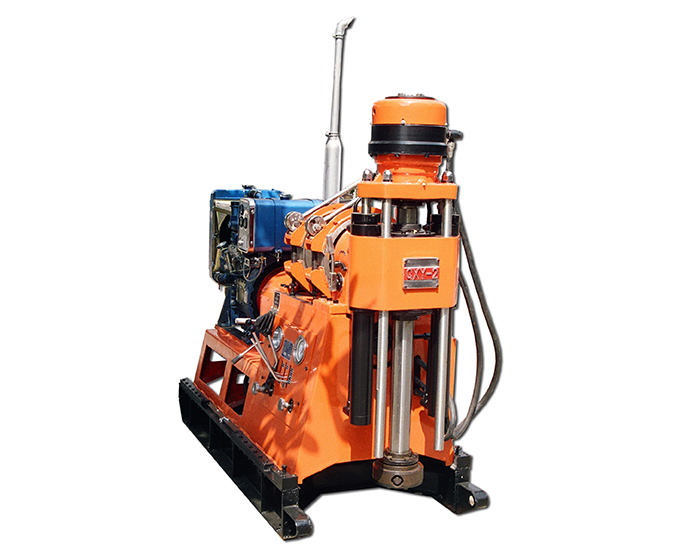

GXY-2型钻机
作者:佚名    文章来源:本站原创    点击数:    更新时间:2015/5/11




产品介绍:

GXY-2型钻机是一种机械传动液压进给的立轴回转式工程钻机可适用于工程地质勘察固体矿床的普查勘探堤坝注浆和坑道通风排水等施工根据钻进地层的不同可选用硬质合金钢砂螺旋等类型的钻头进行钻进,本钻机结构上具有以下一些特点:

    1.选择了较合理的转速范围转速级数有八级集中变速相互自锁低速扭矩大,使用范围广。

2.钻机具有两档反转速度,便于安全地处理故障。

3.采用了自动定心液压卡盘夹紧和松开钻杆方便并具有油压给进机构加压和起重能力强。

4配有足够仪表有利于掌握孔内情况操纵手柄较少布局较合理操纵灵活可靠。

5.采用了双片常闭磨擦离合器,开闭灵活,调整与使用方便。

6.钻机重量轻,结构紧凑,拆装方便,能适用于丘陵或山区的钻探工作。

技术参数:



名称

参数

钻进深度

300-600m

钻杆直径

Ф42,Ф50mm

立轴转速

:70;121;190;263; 329;570;899;1241r/min

:55;257r/min

立轴最大扭矩

2760Nm

立轴最大提升力

72KN

立轴最大给进力

54KN

立轴行程

600mm

立轴通孔直径

Ф68mm

卷扬单绳最大提升力

30KN

钢丝绳直径

Ф16mm

提升速度

0.41;0.73;1.15;1.58m/s

移动行程

465mm

动力配置

电动机Y180L-4(22KW)

潍柴4100(40KW)

外形尺寸(长×宽×高)

2160×950×1800mm

重量(不包括动力)

1000kg
