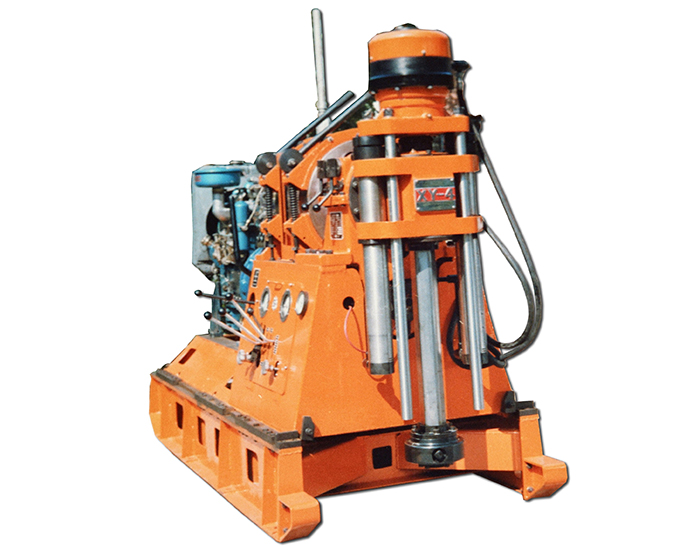

XY-4型钻机
作者:佚名    文章来源:本站原创    点击数:    更新时间:2015/5/11


产品介绍

XY-4型钻机是我国第一代立轴式金刚石钻机。它设计先进,布局合理、结构紧凑,操作灵活、坚固耐用,可拆性好,便于搬迁、修理方便。一九八三年荣获国家质量银质奖。要用于地表及坑道对固体矿床的金刚石、硬质合金钻探,可用于工程地质勘察,浅层石油、天然气、地下水钻探,也可用于提坝注浆和坑道通风排水等工程孔钻进。

    XY-4型钻机与一般类型油压钻机比较具有下列特点:

    1.钻机具有较高的转速和较合理的转速范围,转速级数较多、低速扭矩大,适合小口径金刚石岩心钻进,也能满足大口径硬质合金岩心钻进和各种工程钻孔的要求。

    2.钻机重量较轻,可拆性较好。

    3.结构简单布局较合理,所有部件均表露在外,不相互重叠,便于维护、保养和修理。

    4.钻机具有两个反转速度,处理事故时劳动强度不大,且安全。

    5.钻机移车平稳,周定牢固,钻机机架坚固、重心底,高速钻进时稳定性好。

    6.配有足够仪表,利于掌握孔内情况,操纵手柄较少,布局较合理,操纵灵活可靠。

7.钻机与泥浆泵采用单机分别传动,机场布置比较灵活,可减少机场面积。

技术参数:

名称

参数

钻进深度

700-1000m

钻杆直径

Ф42,Ф50mm

立轴转速

正转:101;187;267;388;311;574;819;1191r/min

反转:83;251r/min

立轴最大扭矩

3200Nm

立轴最大提升力

80KN

立轴最大给进力

60KN

立轴行程

600mm

立轴通孔直径

Ф68mm

卷扬单绳最大提升力

30KN

钢丝绳直径

Ф16mm

提升速度

0.82;1.51;2.16;3.14m/s

移动行程

400mm

动力配置

电动机Y225S-4(37KW)

潍柴4100(40KW)

外形尺寸(××)

2640×1100×1750mm

重量(不包括动力)

1500kg
