产品介绍：

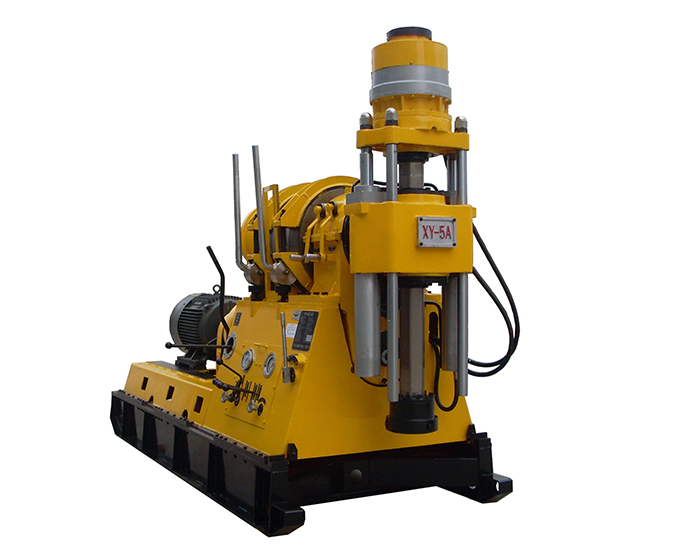

XY-5A型岩芯钻机是在XY-44型岩芯钻机的基础上改进设计的一种较大能力的新产品。主要适用于地质、冶金、煤炭、水文、工程等行业，以金刚石和硬质合金钻进为主的岩芯钻探设备，也适用于工程地质勘探、浅层石油和天然气开采、矿山坑道通风、排水、水文水井钻进以及大口径基础桩工程施工等。
该产品可用于斜、直孔钻进，它吸取了XY-4、XY-44型钻机结构简单紧凑，布局合理，重量轻，拆卸方便，转速范围合理，配有水刹车，卷扬提升制动低位操作等优点，克服了XY-44型钻机动力机功率偏小、市场上同类型钻机可拆性差、重量重等缺点。
XY-5A型钻机是适应新型市场需求不可多得的理想设备之一。
技术参数：
|
钻杆类别 |
钻杆规格 (mm) |
钻进深度 |
|
国产钻杆
|
内外平式钻杆ф43×6钻杆 |
1800m |
|
内外平式钻杆ф54×6钻杆 |
1300m |
|
内外平式钻杆ф67×6钻杆 |
1100m |
|
内加厚式钻杆ф50×5.5钻杆 |
1600m |
|
内加厚式钻杆ф60×6钻杆 |
1300m |
|
绳索取芯钻杆ф55.5×4.75钻杆 |
1600m |
|
绳索取芯钻杆ф71×5钻杆 |
1400m |
|
绳索取芯钻杆ф89×5钻杆 |
1100m |
|
DCDMA(金刚石岩芯钻机制造商协会)钻杆
|
BW钻杆 |
1500m |
|
NW钻杆 |
1200m |
|
HW钻杆 |
900m |
|
BQ钻杆 |
1800m |
|
NQ钻杆 |
1300m |
|
HQ钻杆 |
1000m |
|
钻孔倾角 |
90～80°(360°) |
|
钻机外形尺寸 (长×宽×高)(L×W×H) |
3700×1300×2175mm(配柴油机)
3500×1300×2175mm(配电动机) |
|
钻机重量(不包括动力) |
3600kg |
|
立轴通孔直径 |
ф93mm |
|
立轴转速(动力机转速1480r/min) |
正转速度 |
102;170;244;359;356;591;850;1246 |
|
反转速度 |
84;293 |
|
立轴最大扭矩 |
5150N·m |
|
立轴行程 |
600mm |
|
立轴最大加压力 |
100KN |
|
立轴最大起拔力 |
135KN |
|
卷扬单绳最大提升力 |
60KN |
|
卷扬提升速度 |
0.64;1.07;1.54;2.25m/s |
|
钢丝绳直径、卷筒容绳量 |
ф18.5mm(绳6×37)、 120m |
|
水刹车工作转速、单绳平衡负荷 |
500～700r/min、45KN |
|
钻机后退行程 |
600mm |
|
柴油机R6105P |
72KW,2000r/min |
|
电动机Y250M-4 |
55KW,1480r/min |
|
